Nedstöpningsrör Produktguide

Monteringsanvisning för nedgjutningsrör till jättestora parasoller

Placeringen av nedgjutningsröret mäts exakt i förhållande till byggnader, träd, lyktstolpar, andra parasoller m.m. Var uppmärksam på att det ska finnas gott om avstånd, minimum 20 cm. till andra parasoller eller liknande, när parasollen är utfälld, eftersom parasollen kan svänga.

• Använd placeringsröret för att markera borrhålet där parasollen ska placeras

• Borra ett hål med en jordborr med en diameter på 20 cm till ett djup på minst 100 cm för att hålla betongen frostfri.

• Småsten fylls i botten av hålet ca. 7-10 cm.

• Fyll nästan upp med våt betong så att det finns plats för placeringsrör och nedgjutningsrör. Viktigt att hålla gänghålen fria från betong

• Placera placeringsröret i betongen i våg med nivå.

• Placera nedgjutningsröret 8 mm under överkanten av placeringsröret, så att proppen, med en tjocklek på 8 mm, är i nivå när den monteras.

Viktigt att nedgjutningsfoten är i våg, annars kommer parasollen att stå snett

Följ alltid anvisningarna från betongleverantören beträffande arbetsmetod och torktid

Parasollen får inte ställas upp i stark vind / kraftiga vindbyar

Det behöver du

• Nedstömningsrör Art.nr. 100399
• Markborr
• Betong
• Småsten

Illustration 1

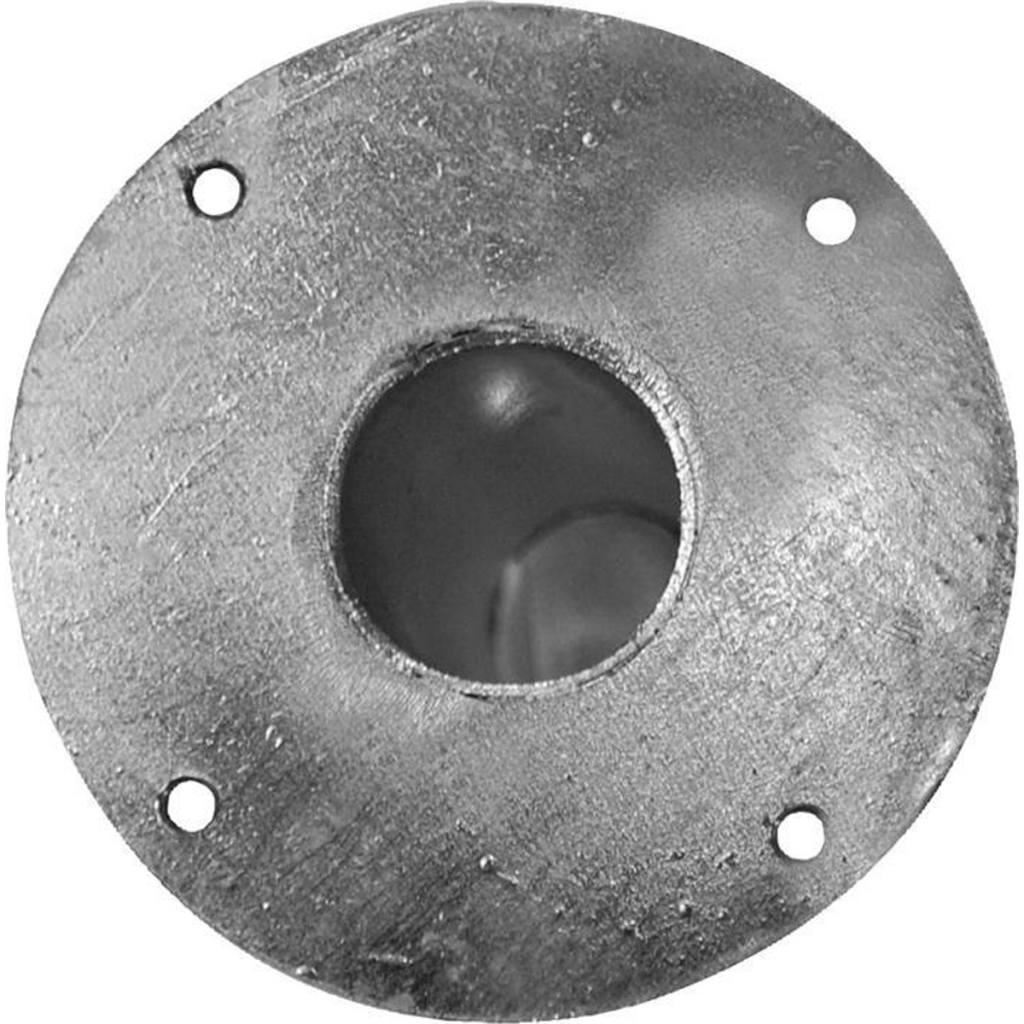

Inbyggnadsrör Art. nr. 100399

1. Placerrör, 20 cm, L 13,5 cm.
2. Inbyggnadsrör, Ø62 mm. L 49 cm.

• Prop Ø18,6 cm h 8 mm.

Illustratipå 2

1. Hdjup på 100 cm. Ø20 cm.

• Småsten 7-10 cm.

• Betong, min 90 cm.

• Inbyggnadsrör

• Prop 8mm Ø18,6 cm.

• Placeringrör

Du kan ladda ner guiden här – har du frågor? Ring 8912 1200
